Как сделать обвязку эркера и скошенных стен в каркасном доме
Ларри Хон
Эта страница была просмотрена 3372 раз
Обвязка эркера
Очень часто неопытные плотники делают обвязку эркера, выступающего из здания под углом 45°, обрезая одну обвязку под прямым углом и прикладывая прилегающую к ней обвязку под углом 45°. Но значительно легче собрать эти стены, когда каждая обвязка отрезана под углом приблизительно 22,5°. Это легко сделать без использования угольника или транспортира.
Просто уложите все опорные доски и обвязки вдоль меловой линии. Дайте двум обвязкам сформировать главную наружную стену с проемом приблизительно в 30 см. Сделайте тоже с опорной доской, формирующей фронтальную (выступающую параллельную основным стенам) стену.
Теперь возьмите два два самых коротких куска доски, которые будут формировать боковые стороны, и поместите их вдоль меловой линии разметки поверх опорной доски и обвязки. Пилой сделайте распил от угла к углу через эти короткие обвязки. Это даст вам угол
Уложите две боковых обвязки поверх обвязок остальных стен, затем отпилите от угла к углу.
приблизительно 22,5° на боковых и насечку на обвязках лежащих ниже, указывая, где они должны быть распилены. Когда все нижние обвязки эркера распилены, они могут служить лекалом для верхних обвязок.
Обвязка скошенных стен

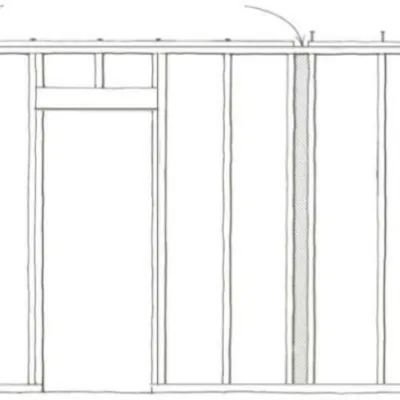

Скошенные стены строятся также, как и обычные стены, с опорной доской и верхними обвязками. Обычно лучше строить скошенную стену, примыкающую торцами к сквозным стенам. Таким образом, её каркас будет легче собрать, установить на место и связать с уже установленными стенами.
Скошенные стены часто строят и поднимают последними. Если бы их можно было сделать сквозными, то тогда было бы труднее поднять, потому что торцовые стены были бы у них на пути. Верхние обвязки на скошенной стене укладываются под углом, поэтому они будут длиннее, чем опорные доски. Но пока, сделайте верхнюю обвязку такой же длины, как и опорную доску, и уложите их вместе для разметки вдоль меловой линии внешней стены. Эта короткая верхняя обвязка будет использоваться как образец, для выравнивания верхних концов стоек скошенной стены. Плотники обычно отпиливают вторую длинную верхнюю обвязку, когда они начинают собирать скошенную стену.
Опорные доски на бетонном перекрытии
Когда вы строите на бетонном полу, вы обычно имеете дело с анкерными болтами, вмурованными в бетон. Опорные доски должны быть просверлены, чтобы можно было их нанизать на болты для скрепления с бетонным полом. На внешней стене верхняя обвязка может быть установлена вдоль края пола и приколочена к ребру опорной доски, или она может быть установлена ребром на нее. Поскольку опорная доска будет контактировать с бетоном, необходимо использовать импрегнированные доски.
Отмечать местоположение болтов на опорной доске довольно легко с помощью маркера отверстий для болтов. С этим простым приспособлением отпадает необходимость в медленном процессе разметки отверстий для болтов с помощью линейки и угольника. На опорной доске для бетонного пола расположение отверстий для болтов, может быть размечено с помощью маркера болтов. Многие годы плотники делали сами маркеры отверстий для болтов.
Расположение отверстий для анкерных болтов в опорной доске для бетонного пола может быть размечено с использованием маркера отверстий болтов.
Чтобы использовать маркер, положите доску, перевернув её напротив линии, совместив концы с концами линии. Держите маркер, уперев его в болт, строго перпендикулярно. Вбейте молотком тонкий шуруп через маркер, чтобы оставить отметку в доске для сверления. Просверлите отверстия и опустите доску на болты. Опорная доска должна сесть на место строго по линии, чтобы в дальнейшем к ней можно было прикрепить верхнюю обвязку. Когда перегородки собраны и подняты, они обычно крепятся к бетону металлическими шпильками.
Но пока, опорные доски должны быть закреплены временно, как на деревянном перекрытии. Пока не будет завершена обвязка всего этажа и обвязки не будут размечены для сборки каркаса. Если бетонное перекрытие было залито недавно, то можно крепить опорные доски 70 мм гвоздями, забивая их через доски прямо в бетонный пол. Если бетон уже затвердел, то в разметку могут закрасться ошибки.
Схема маркера анкерных болтов
Инструмент для разметки расположения анкерных болтов на опорной доске каркасного дома
Инструменты
Маркер болтов
Возьмите металлическую полосу размером 450х37х3 мм , сделайте прорезь на одном из концов так, чтобы в нее помещался 12 мм болт. От центра этой прорези отмерьте 10 см для доски 100 мм, 15 см для 150 мм и 20 см для 200 мм доски. Просверлите отверстия в этих местах для шурупов 4х20 мм. Согните полосу, чтобы удобнее было работать.
Уложите доску поверх анкерных болтов и сильно ударьте молотком над каждым болтом, чтобы остались вмятины на доске. После того, как разметили расположение анкерных болтов просверлите отверстия сверлом 15 мм.
Прибейте обвязочную лагу, к которой в дальнейшем будут прибиваться лаги.
