Скошенные и высокие каркасные стены

Сборщик каркаса может теперь прийти и нарезать промежуточные стойки, просто следуя наклонной линии. Теперь эта разметка не совсем точная. Не был учтен факт, что верхняя обвязка, которая в горизонтальном положении имеет толщину 10 см, в наклонном положении немного толще. При наклоне 120/360 ее толщина составит 10,5 см. Таким образом, стойку необходимо укоротить на пол сантиметра, чтобы достичь точности. Эта разница будет больше на более крутой крыше. Один из способов определить эту разницу, заключается в том, что необходимо разметить скошенную стену, а потом приложить две обвязки к меловой линии наклона крыши и измерить высоту обвязки.

Если стропила будут крепиться с помощью углового паза, то стену необходимо укоротить. Чтобы определить на сколько нужно укоротить стену, нужно ознакомиться с теорией создания каркаса крыши, которую мы рассмотрим позднее. Более простой ответ заключается в том, что стена укорачивается на величину равную вертикальному вырезу углового паза стропила, обычно составляющей 25 мм. Важно также заметить, что, несмотря на это, скошенную стену не обязательно строить с большой точностью. Многие строители предпочитают делать скошенные стены на 25-50 мм выше для стропильной системы из досок  и на 12-25 мм короче для стропильной системы из стропильных ферм.

Другой способ разметки скошенной стены был придуман до изобретения калькулятора. Этот метод, исключающий необходимость в вычислениях, основан на знании поведения прямоугольного треугольника.

На нашей 5-метровой скошенной стене отмечаем высоту короткой стойки 235 см, как показано на рисунке выше. Затем отмеряем перпендикулярно краю здания 360 см. От этой точки вверх отмеряем длину короткой стойки (235 см), добавляем 120 см (для крыши 120/360) и делаем другую отметку. Между этими метками отбиваем меловую линию, которую затем продлеваем до середины перекрытия. Получилось лекало скошенной стены.

Этот способ работает с любым наклоном крыши и длиной стены. Для стены 240/360, например, откладываем 240 см. Если на полу не достаточно места, чтобы отметить 360 см, то все величины поделите на два (60/180 и 250 см). Линия отбитая на полу показывает длину самой короткой и самой длинной стойки, а также длину стены. Верхняя линия показывает месторасположения верхней обвязки. Когда линии нижней и верхней обвязки отбиты, не забудьте отметить «Х» с той стороны, где будут располагаться обвязки. Нижняя обвязка будет располагаться ниже нижней линии, а верхняя -выше верхней линии. Таким образом, плотник будет точно знать, где положить обвязки и какой длины нужно отрезать стойки.

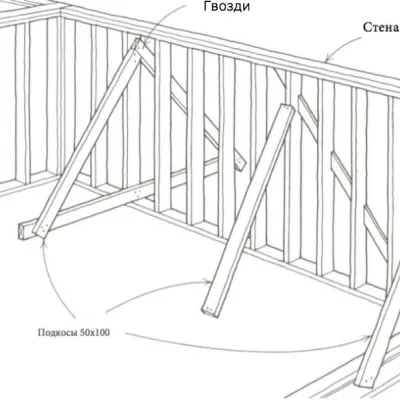

Стойки скошенной стены должны быть сделаны из целой доски от нижней до верхней обвязки, потому что кафедральный потолок не будет иметь потолочных лаг, идущих на высоте 250 см, чтобы помочь укрепить стену, особенно против давления ветра, как у обычной стены. Если стена выше 420 см, то большинство норм требуют, чтобы она была сделана из досок большего сечения или сдвоенных досок.

Высокая стена

В домах со вторым светом (с шатровым или соборным потолком) часто встречается внутренняя стена примыкающая под прямым углом к скошенной стене. Эти стены могут примыкать в любом месте скошенной стены, чтобы отделить одну комнату от другой. Высота этих стен определяется похожим образом с определением высоты промежуточных или самых высоких стоек в скошенной стене. Умножьте угол наклона крыши на расстояние от самой короткой стойки (обычно от стойки наружной стены) и прибавьте эту величину к длине этой короткой стойки.

Если угол наклона крыши 4/12 и стена отстоит от края здания внутрь на 250 см, то длина стойки высокой стены будет на 83,3 см больше стойки стандартной стены. На чертеже может быть указано, что высокая стена будет являться опорой для стропил. В этом случае, стройте стену полной высоты.

В стропилах нужно будет сделать угловой паз, чтобы обеспечить им хорошую опору на верхней обвязке стены. Если доски для стропил не достаточно длинные, то они будут удлиняться, перехлестываясь над стеной, с укреплением блоками между ними, расположенными на обвязке стены.

Если стропилам не нужна промежуточная поддержка, то стену можно укоротить на высоту углового паза стропил. В этом случае стропила будут покоиться на стене без углового паза. Очень часто стропила шатрового потолка поддерживаются высокой коньковой балкой, которая опирается на стойки из бруса. Длина этих стоек определяется, как и длина высокой стены. Только необходимо помнить, что нужно вычесть из этой длины высоту балки и углового паза стропил.
