Таблица R502.5(2). Длина прогонов и перемычек для внутренних несущих стен

Эта страница была просмотрена 2666 раз

Расчёт балки на прочность на двух опорах

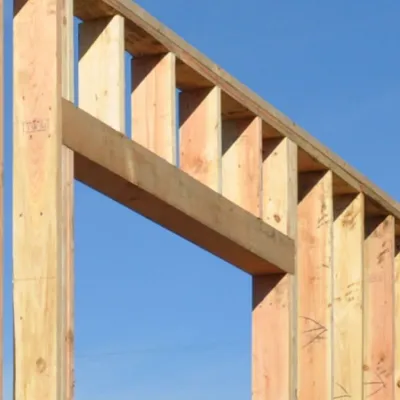

В любом доме самое слабое место это проёмы в стенах для окон или дверей. Чтобы перераспределить нагрузку необходимо устанавливать перемычки над этими проёмами. Чем больше нагрузка и шире проём - тем прочнее должна быть перемычка. В двухэтажном доме нагрузка будет больше, чем в одноэтажном. При большом остеклении ширина проёма будет выше.

Также необходимо перераспределить нагрузку в комнатах со свободной планировкой. В этом случае между внутренней несущей и наружной стеной или между двумя внутренними несущими стенами устанавливают прогоны, на которые опираются лаги верхнего этажа. Чтобы не заниматься расчётами нагрузок в разных частях дома были созданы эти таблицы, по которым можно легко определить размер бруса необходимого для перемычки или прогона. Поскольку при перераспределении нагрузки через перемычку на края проёма действуют увеличенные нагрузки. Поэтому необходимо также усилить подпорки для перемычек с каждой стороны проёма. В таблице смотрите колонку Ст (стойки), сечение доски указано в сантиметрах, вместо досок можно использовать брус. Но ещё лучше для прогонов и перемычек применять LVL брус, если он доступен в вашем регионе. Расчёт произведён с необходимым запасом прочности.

Таблица R502.5(2). Пролет прогонов и пролет перемычек для внутренних несущих стен.(Максимальный пролет для лиственницы, сосны, осины и ели и необходимое количество подпирающих стоек.)

Прогоны и перемычки поддерживают



Сечение
Ширина дома в м
6,00 8,40 10,80
Пр-т Ст b Пр-т Ст b Пр-т Ст b

Только 1 перекрытие

2-5х10f 0,90 1 0,80 1 0,70 1
2-5х15 1,35 1 1,15 1 1,05 1
2-5х20 1,70 1 1,50 2 1,30 2
2-5х25 2,10 2 1,80 2 1,60 2
2-5х30 2,40 2 2,10 2 1,85 2
3-5х20 2,15 1 1,85 1 1,70 2
3-5х25 2,60 1 2,30 2 2,00 2
3-5х30 3,05 2 2,65 2 2,35 2
4-5х20 2,70 1 2,30 1 2,00 1
4-5х25 3,00 1 2,60 1 2,35 2
4-5х30 3,50 1 3,05 2 2,70 2

2 перекрытия

2-5х10f 0,65 1 0,55 1 0,50 1
2-5х15 0,95 2 0,80 2 0,70 2
2-5х20 1,20 2 1,05 2 0,95 2
2-5х25 1,45 2 1,25 2 1,05 3
2-5х30 1,70 2 1,50 3 1,30 3
3-5х20 1,50 2 1,30 2 1,05 2
3-5х25 1,85 2 1,70 2 1,45 2
3-5х30 2,15 2 1,85 2 1,70 3
4-5х20 1,80 1 1,55 2 1,40 2
4-5х25 2,15 2 1,85 2 1,65 2
4-5х30 2,50 2 2,45 2 1,90 2
  • Пролет дан в метрах
  • Табличные данные даны для древесины 2 сорта
  • Ширина здания перпендикулярно коньку, для других размеров возможна интерполяция
  • Ст. - количество стоек необходимых для поддержания каждого конца. Там где количество равно 1, можно крепить с помощью специальных крепежных уголков, прикрепляя их к стойке и балке.
