Постоянный деревянный фундамент R401.1-403.2

Эта страница была просмотрена 2566 раз

R401.1 Деревянный фундамент

Деревянный фундамент может использоваться при следующих условиях:

  1. Здание не может быть выше 2-х этажей плюс крыша.
  2. Когда длина одной стороны стены фундамента и надземной стены не больше 15240 мм

R401.2

Когда конструируется соединения между подошвой и стеной фундамента, должны быть предусмотрены связи, не позволяющие сдвиг одной части относительно другой. Соединение должно быть сделано с использованием канавки на подошве фундамента вдоль оси ленты или с помощью другого метода одобренного в строительной практике.

Насыпная подушка должна быть исполнена в соответствие с принятыми инженерными методами.

R401.3 Дренаж.

Поверхность дренажа должна быть направлена в сторону сбора ливневой канализации или другой подходящий коллектор.

Уклон грунта вокруг дома должен быть не менее 150 мм первые 3000 мм, в случае невозможности из-за преград, уклон должен составлять минимум 5% и вода должна быть направлена в канаву или дренажную трубу, чтобы отвести воду от структуры. Уклон дренажной трубы или канавы должен быть минимум 2% в первые 3000 мм.

Раздел R402 Материалы

R402.1 Деревянный фундамент должен быть спроектирован и сооружен в соответствие с настоящим кодом.

R402.1.1 Крепления.

Крепления использующиеся ниже уровня земли для крепления фанеры к стойкам наружной части стены подвала или подполья должны быть из нержавеющей стали.

Крепления, используемые выше уровня земли для крепления фанеры к стойкам и скрепления досок, должны быть сделаны из нержавеющей стали, бронзы покрытой силиконом, меди, гальванизированными цинком методом горячего погружения. Оцинкованные гвозди, обработанные методом электрогальванизации и оцинкованные скобы для степлера использовать запрещено.

R402.1.2 Обработка древесины.

Все доски и фанера должны быть антесептированы по методу вакуум-давление-вакуум и высушены. Когда доски распиливаются или просверливаются, необходимо антисептировать срезы или отверстия медным нафтенатом с содержанием меди минимум 2% путем многократного нанесения кистью или погружением, пока антисептик не перестанет впитываться.

РИСУНОК R403.1(2) ПОСТОЯННЫЙ ДЕРЕВЯННЫЙ ФУНДАМЕНТ РАЗРЕЗ СТЕНЫ ПОДВАЛА

Постоянный деревянный фундамент - подвал

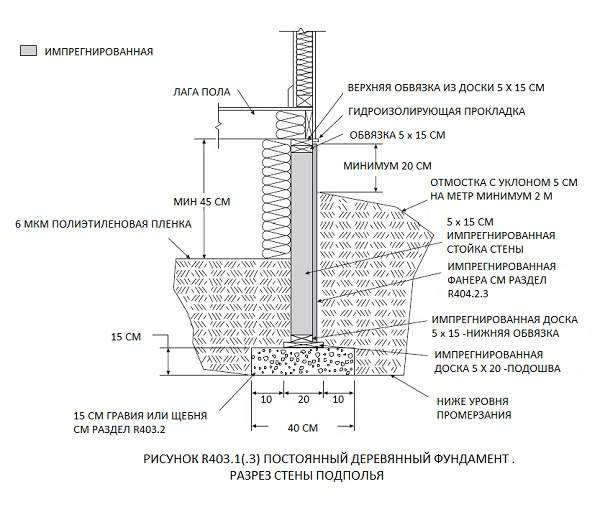

Рисунок R403.1(3) Деревянный фундамент с подпольем

Постоянный деревянный фундамент с подпольем

R403.2 Подошвы для деревянных фундаментов


Подошвы для деревянных фундаментов должны быть сделаны в соответствие с Рисунками R403.1(2) и R403.1(3). Гравий должен быть мытый и хорошо выровненный. Максимальный размер каменей не должен превышать 19 мм. Гравий не должен включать органические соединения, глинистые или илистые частицы. Песок должен быть крупнозернистым, с частицами не менее чем 1,6 мм и должен быть свободен от органических, глинистых или илистых частиц. Щебень должен иметь максимальный размер 12,7 мм.
