В этой статье мы опишем два популярных способа строительства энергоэффективных стен. Если вы еще не знакомы с основными принципами строительства пассивного дома, то прочитайте первую статью из цикла 6 опробованных методов строительства энергоэффективных стен. В этой статье вы узнаете зачем вообще нужно сильно утеплять дом, отчего зависит теплоизоляция дома и выгодно ли вкладывать в дополнительное утепление дома.
1.Стены из ферм Ларсена
Двойные стены строятся с того дня, с которого начали строить супер утепленные дома. Обычно они состоят из стандартной наружной каркасной стены из досок 5х10, обшитой 12 мм структурными панелями. Вторая не несущая стена со стйками 5х10 строится с внутренней стороны. Коробки из 12 мм или 18 мм фанеры встраиваются в дверные или оконные черновые проемы между внутренним и наружным каркасом. На глубине 30 см (экономичная разделка 120х240 панелей), эти коробки определяют точную толщину стены, которая образует зону непрерывного утепления в середине стены толщиной 10 см.
В предыдущих проектах, моя фирма задувала целлюлозу после прокладки электрических кабелей. (Добавление высоко-эффективной стекловаты увеличивает R-фактор.) Несмотря, что все электрические кабели проходят внутри пространства стены, отопительные и вентиляционные трубы мы укладывали вне наружных стен.
Задувка эковаты в глубокую полость стены требует предварительной подготовки. Мы либо устанавливали вертикальную сетку между внутренним и наружным каркасом, чтобы разбить пространство на два кармана и заполнить каждый по отдельности, или же мы разбивали процесс на два этапа задувки с помощью трубы меньшего диаметра, чтобы достичь одинаковой плотности 56 кг/м³ . Никаких паропроницаемых пленок мы не использовали, кроме обработки внутренних панелей перед покраской.
R-ФАКТОР: 7.5, ПОДХОДИТ ДЛЯ: нового строительства, ремонта ТЕРМО ИЗОЛЯЦИЯ: При R-0,04(м²*K/Вт) , эковата в этой системе дает общий фактор R-7,5. ПЛЮСЫ: • Строительство по знакомой технологии означает меньшую стоимость труда с доступными строительными материалами. • Если используется эковата, то проект отрицательно не влияет на окружающую среду. • Большой объем для накопления влаги позволяет постепенно высыхать пространству стены. МИНУСЫ: • Достаточно большой объем утепления увеличит и стоимость рабочего времени. • Уменьшает внутреннюю площадь на 3%.
2. ФЕРМЫ ЛАРСеНА, СОЗДАЮЩИЕ ЭКЗОСКЕЛЕТ
Также как и двойной объемный каркас, стены, построенные с помощью ферм Ларсена создают воздушное пространство. Несущая стена из досок 5х10 покрывается 12 мм фанерой или OSB. Экзоскелет толщиной 20 см крепится к несущей стене и поддерживается широкой стеной фундамента. Платформа пола и несущие стены опираются на внутреннюю половину стены фундамента. Они утепляются традиционно. Наружная часть стены из ферм, которая не опирается на стену фундамента, закрывается снизу обвязкой из фанеры.
Платформа пола и несущие стены опираются на внутреннюю половину стены фундамента.
Пластиковый воздушный барьер и пароизоляционная мембрана полностью покрывают наружную обшивку 5х10 каркасной стены и крепятся либо к опорному брусу, либо непосредственно к бетонной стене фундамента. Эта сборка позволяет высыхать стене как внутрь, так и наружу. Наружные фермы Ларсена обычно изготавливают на стройплощадке и создают непрерывную полость для заполнения эковатой. Утеплитель задувается через отверстия во второй наружной обшивке. Поскольку систему с двойным объемным каркасом легче изолировать от потери воздуха, мы используем систему с фермами Ларсена, как альтернативный вариант. Также как и в стене с двойным объемным каркасом, мы и здесь изготавливаем дверные и оконные короба из 12 или 18 мм фанеры, они также обеспечивают дополнительные меры по укреплению экзоскелета. Во внутреннем каркасе стены из досок 5х10 мы можем провести коммуникации без риска потери воздуха через технологические отверстия.
R-ФАКТОР: 7,5, ПОДХОДИТ ДЛЯ: нового строительства, реконструкции. ТЕПЛО ЭФФЕКТИВНОСТЬ: Используемая в системе целлюлоза ( ок. R-0,04(м²*K/Вт) дает общий R-7,5. ПЛЮСЫ: • Сплошной предохраняющий воздушный барьер позволяет полости стены оставаться сухой. • Большой объем для накопления влаги позволяет стене высыхать постепенно. • Во время реконструкции, внутренние стены могут оставаться нетронутыми. МИНУСЫ: • Не традиционный каркас может увеличить время строительства и стоимость трудовых ресурсов. • Увеличивает общую площадь строительства на 3%.
3. ПОД ВПЕЧАТЛЕНИЕМ ПАССИВНОГО ДОМА, СДЕЛАЛИ СТЕНЫ ИЗ ДВУТАВРОВЫХ БАЛОК
Эта система использована Катриной Клингенберг для представления программы Немецкого Пассивного Дома в Соединенных Штатах. Стены Клингенберг были построены с использованием деревянных двутавровых балок шириной 30 см в качестве стоек стены. Внутренняя сторона двутавровых балок обшита OSB, которая выполняет функцию первоначального барьера, предохраняющего от потерь воздуха. Внешняя сторона двутавровых балок обшита мягкой древесно-волокнистой влагостойкой структурной плитой ( в России, например, продается ISOPLAAT), и позволяет пространству стены отдавать влагу наружу. Эти обшивки также добавляют стенам с каркасом из двутавровых балок структурную целостность. Это требует расположения оконных проемов по ширине так, чтобы черновой проем попадал между стойками стены. Стена опирается на монолитную бетонную плиту.
Эта система использована Катриной Клингенберг для представления программы Немецкого Пассивного Дома в Соединенных Штатах.
Стены могут быть собраны на стройплощадке как панели и установлены в вертикальное положение с помощью крана. Тем не менее, Клингенберг предпочитает панели заводского изготовления в два этажа шириной около 2,4 м и с заполнением пространства стен высокоэффективной распушенной стекловатой (R-0,03(м²*K/Вт). (Можно также использовать целлюлозу.) Соединения панелей сконструированы с нахлестом, который склеивается, во время сборки, чтобы обеспечить полное устранение щелей, через которые может уходить воздух.
Если вам нужно до конца придерживаться стандарта для Пассивных Домов, то нужно построить дополнительную внутреннюю стену из стоек 5х7,5 и утеплить ее задувной целлюлозой влажным способом, это позволит опереть на нее перекрытие второго этажа и расположить в ней электрику и трубы с внутренней стороны от воздушного барьера. Установив влагостойкую OSB с внутренней стороны стены поможет уменьшить проблему с влагой в холодный сезон.
R-ФАКТОР: 7.7, ПОДХОДИТ ДЛЯ: нового строительства. ТЕПЛОЭФФЕКТИВНОСТЬ: Утеплен целлюлозой : R-0,031-0.04. Утеплен высокоэффективной стекловатой (R-0.03 (м²*K/Вт): R-7.5. ПЛЮСЫ: • Опционально утеплены каркасные стены из досок 5х7,5 и высокоэффективная стекловата добавляет потенциал для более высокого R-фактора. • Большой объем для накопления влаги позволяет стенам высыхать постепенно. МИНУСЫ: • Панели часто изготавливаются вне строительной площадки, доставляются на площадку и разгружаются на месте краном, все это повышает стоимость строительства. • Конструкция может потребовать одобрение производителя деревянных двутавровых балок.

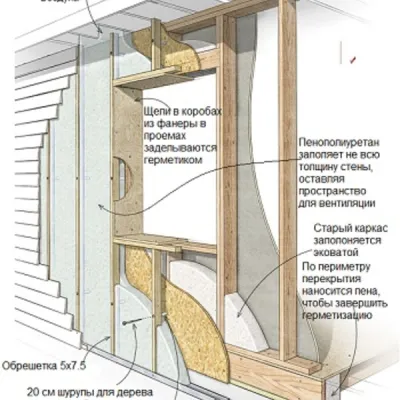

Если вам не подходят эти два способа строительства стен для пассивного дома, то можете изучить ещё три способа строительства энергоэффективных каркасных стен для пассивного дома: с оболочкой из распыляемого пенополиуритана, с двойным слоем из листов пенополистирола или из структурных утепленных панелей, известных под названием СИП-панели.
