Виды узлов стропильной системы

Ларри Хон

Эта страница была просмотрена 2217 раз

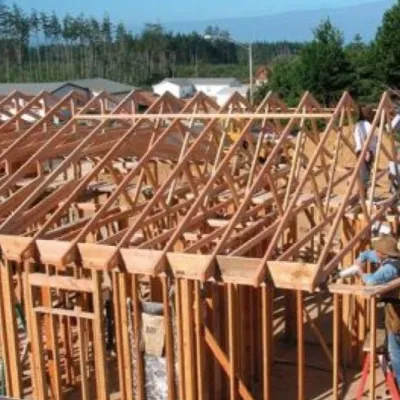

Затяжки, схватки и подстропильные балки

Иногда по строительным нормам, требуется использование затяжек и схваток, чтобы помочь связать структуру крыши вместе, и подстропильных балок, чтобы уменьшить пролет стропил. Подробнее прочитайте эту статью "Узлы стропильной системы крыши"

Схватки устанавливаются горизонтально в верхней трети противостоящих стропил. Их обычно изготавливают из доски 25×100 или 25×150 мм, и располагают через каждые 120 см, закрепляя пятью 70 мм гвоздями с каждого конца так, чтобы они помогали связать вместе противоположные стропила. Когда лаги уложены под прямым углом к стропилам, устанавливают Затяжки, которые

прибивают к стропилам близко к линии обвязок пятью 65 мм гвоздями на каждом конце. Затяжки формируют нижнюю хорду треугольной фермы, предотвращая передачу нагрузки через крышу вниз, вызывающей изгиб стен наружу и прогиб крыши. Затяжки обычно делают из досок 25×100 или 25×150 и устанавливаются каждые 120 см. Если крышу собираются крыть тяжелой черепицей, могут потребоваться 50× доски.

Подстропильные балки нужны, когда пролет стропил слишком велик. Они должны быть установлены как можно ближе к середине пролета стропил и проходить по всей длине здания. Подстропильная балка крепится к стропилам либо вертикально, либо под наклоном (перпендикулярно стропилам), забивая гвозди наискось. Если под серединой пролета есть несущая стена, установите балку перпендикулярно, прямо на стене, и поддержите его несколькими стойками 50×100, установленными на верхней обвязке. В досках 50×100 делаются пазы так, чтобы они могли поддерживать подстропильные балки и их можно было бы прибить к бокам стропил.

Если под серединой пролета стропил нет несущей стены, прибейте ригель под прямым углом к стропилам и установите 50×100 мм подкос от ближайшей несущей параллельной стены под углом не превышающем 45°. К каждому подкосу прибивается блок, который помогает удерживать подкос на месте. Подкосы и стойки обычно устанавливаются каждые 120 см. Балки большего сечения, такие как 50×300 мм, нуждаются в меньшем количестве подпорок. Когда нужно установить составную балку для длинной крыши, перехлестните их как минимум на 120 см и сбейте их вместе пятью 90 мм гвоздями.

В тех частях страны, где бывают ураганы или землетрясения, стропила должны прибиваться к верхним обвязкам или блокам, или даже ниже к стойкам, металлическими пластинами или уголками.
