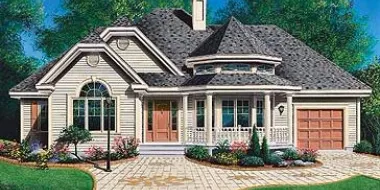

План 1-этажного дома 18x11 127 кв м

Какие чертежи включены в проекты домов

• Фасады дома: Четыре подробных фасада, показывающих окончательный внешний вид каждой стороны дома.
  • Фасад - Чертежи в масштабах от 1:100 до 1:150, включают:
    • Состав пирога конструкций
    • Высоту потолков
    • Углы наклона крыши
• Строительные чертежи фундамента: Различные изометрические виды с размерами и соответствующей информацией для строительства фундамента.
• Поэтажные планы: Чертежи каждого этажа дома, показывающих размеры комнат и расположение окон, дверей и лестничных клеток.
  • Поэтажные планы - Масштабы от 1:75 до 1:100 включают:
    • Размеры окон и дверей
    • Экспликации помещений
    • План электроустановочных приборов
    • Детали разрезов
• Разрезы: Вертикальные разрезы дома, показывающих конструкцию, утепление, типовые конструктивные узлы стен и других деталей.
• План электрической разводки не включен.
• План крыши — включает:
  • Размеры и расположение балок и ригелей
  • Все диагональные, наслонные и стропила ендовы и коньковые балки
• Вертикальные разрезы  включают:
  • Сечения и шаг лаг
  • Высоту потолков
  • Размеры нестандартных деталей
• Типовой разрез стены включает
  • Все пометки конструкций стен
  • Толщину стен фундамента и марку арматуры
  • Тип и толщину утепления
• Дополнительные заметки и детали
  • Аннотации
  • Детали лестниц (если есть)

Состав архитектурно-строительного проекта

 Архитектурный раздел:

1.  Виды дома с четырёх сторон ( возможно в 3D)
2. Титульный лист (обложка с описанием проекта дома)
3. Общие данные (ведомость описания проекта дома)
4. Планы этажей
5. Экспликация полов
6. Фасады дома (с четырёх сторон)
7. Разрезы (с двух сторон)
8. План кровли( состав и размеры)

Конструктивный раздел:

1. Титульный лист
2. Ведомость рабочих чертежей
3. План и спецификация фундамента
4. План стен (поэтажно) кладочный или каркасный
5. Указания по монтажу узлов
6. Схема основных элементов крыши (3D возможно)
7. 3D вид элементов перекрытий (возможно)
8. Схема перекрытий, Узлы крепления

Архитектурный паспорт (бесплатно):

1. Копия лицензии автора проекта,
2. пояснительная записка,
3. цветные фасады,
4. фасады по осям,
5. планы этажей,
6. разрезы по осям,
7. план кровли.
8. Схема планировочной части земельного участка
