Раздел R403 Подошва (продолжение)

R403.1.4 Минимальная глубина.


Любые наружные опорные стены должны быть расположены на глубине по крайней мере 300 мм ниже ненарушенной поверхности грунта. Там где возможно, глубина подошвы также должна соответствовать Разделам R403.1.4.1 и R403.1.4.2.

R403.1.4.1 Защита от замерзания.


За исключением мест в любом случае защищенных от мороза, стены фундамента, столбы и другие постоянные опоры зданий и структур должны быть защищены от мороза одним или несколькими из следующих способов:

  1. Подошва должна быть ниже глубины промерзания, указанной в Таблице R301.2.(1);
  2. Построены в соответствие с Разделом R403.3;
  3. Построены в соответствие с ASCE 32; или
  4. Залиты на сплошное каменное основание.

Исключения:
1. Не требуется защита отдельно стоящих вспомогательных структур с общей площадью 56 м² или менее, сделанных из каркаса, с высотой до свесов крыши 3000 мм или меньше.
2. Не требуется защита свободно стоящих вспомогательных структур с общей площадью 37 м² или меньше, построенных отличным от каркасного способом, с высотой до свесов крыши 3000 мм или менее.
3. Террасы не поддерживаемые жилым строением не нужно строить на подошве, расположенной ниже глубины промерзания.

Подошва не должна опираться на замерзший грунт, если это не вечная мерзлота.

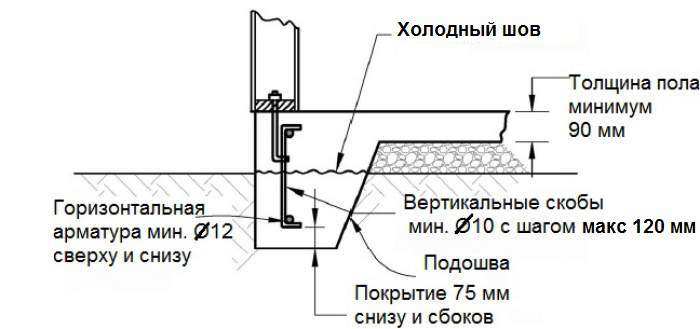

РИСУНОК R403.1.3.2 СКОБЫ ДЛЯ ПЛИТЫ С ПОВЕРНУТЫМИ ВНИЗ РЕБРАМИ ЖЕСТКОСТИ



Плита с ребрами жесткости

R403.1.3.1 Фундаменты с ребрами жесткости


В фундаменты с ребрами жесткости должна устанавливаться минимум одна арматура Ø12 в пределах 300 мм от верха стены и одна арматура Ø12 расположенная в 70-100 мм от низа подошвы.

R403.1.3.2 Плита по грунту с повернутыми вниз ребрами жесткости.


В плите по грунту с повернутыми вниз ребрами жесткости необходимо установить минимум по одной арматуре Ø12 сверху и снизу ребра жесткости.

Исключение: Для плит по грунту заливаемых монолитно с ребрами жесткости, расположение одной арматуры Ø14 или двух Ø12 в средней трети глубины ребра должно быть разрешено в качестве альтернативы размещения внизу и вверху.

Там где плита не заливается монолитно с ребрами жесткости, должны устанавливаться вертикальные скобы Ø10 или больше со стандартным крюками на каждом конце в соответствие с Рисунком R403.1.3.2. Стандартные крюки должны соответствовать Разделу R611.5.4.5.

R403.1.5 Уклон.


Верхняя поверхность подошвы должна быть горизонтальной. Нижняя поверхность подошвы не должна иметь уклон больше, чем одна вертикальная единица к 10 горизонтальным единицам (уклон 10%). Подошва должна быть ступенчатой там, где необходимо изменить высоту верхней поверхности подошвы или где уклон нижней поверхности подошвы будет превышать соотношение: одна вертикальная единица к 10 горизонтальным единицам (уклон 10%).

R403.1.6 Крепление здания к фундаменту.


Опорные доски и стены, опирающиеся непосредственно на непрерывный фундамент должны быть прикреплены к фундаменту в соответствие с настоящим разделом.

Деревянные опорные доски наружных стен на монолитной плите, деревянные опорные доски связующих стеновых панелей внутри здания на монолитной плите и все деревянные обвязки должны быть связаны с фундаментом анкерными болтами с шагом максимум 1800 мм. Болты должны быть минимум 12,7 мм в диаметре и должны входить в бетон или заполненные цементным раствором полости бетонных блоков на глубину 178 мм. Гайка и шайба должны быть затянуты на каждом анкерном болту. На каждой доске обвязки должно быть минимум два болта, с одним болтом, расположенном с каждого конца обвязки и не далее 300 мм или менее, чем семь диаметров болтов. Обвязка внутренней несущей стены на монолитной бетонной плите, не являющейся частью связующей панели стены должна быть хорошо заанкерована одобренными креплениями. Опорные доски и обвязки должны быть защищены от гниения и термитов, как указано в Разделах R317 и R318. Стальной каркас холодной формовки должен быть прибит к деревянным опорным доскам или заанкерован прямо к фундаменту, как указано в Разделе R505.3.1 или R603.3.1.


Исключения:
1. Фундаментные анкерные болты, с необходимым шагом для обеспечения эквивалентной половине диаметра (12,7 мм) анкерного болта анкеровки.
2. Стены, общей длиной 600 мм или короче, соединяющие отстоящие связующие панели стен должны быть заанкерованы к фундаменту минимум одним анкерным болтом, расположенным в средней трети обвязки секции и должны быть прикреплены к примыкающей связующей панели стены в углах, как показано в части 8 Таблицы R602.3(1).
3. Соединение стен общей длиной 300 мм или короче, соединяющей связующие панели стены разрешается крепить к фундаменту без анкерных болтов. Стена должна крепиться к примыкающей связующей панели стены в углах, как показано в части 8 Таблицы R602.3(1).

R403.1.7 Подошва на или рядом со склоном.

Строительство фундамента на склоне


Расположение здания или структуры на или рядом со склоном, который круче, чем одна вертикальная единица к трем горизонтальным единицами (уклон 33,3%) должно соответствовать Разделам от R403.1.7.1 до R403.1.7.4.

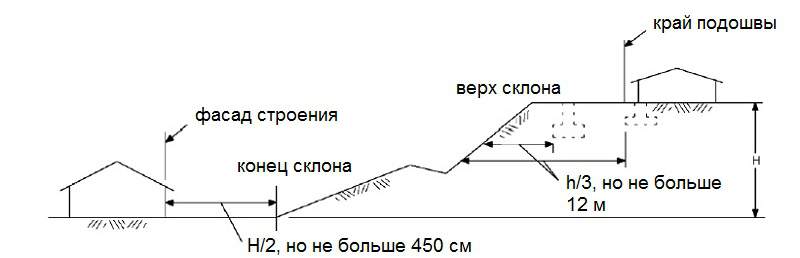

РИСУНОК R403.1.7.1 РАСПОЛОЖЕНИЕ ФУНДАМЕНТА У СКЛОНА

R403.1.7.1 Расположение здания по отношению к поднимающемуся склону.

В общем, здания ниже склона должны быть расположены на достаточном расстоянии от склона для обеспечения защиты от стекающей воды, эрозии и неглубоких трещин. За исключением указанного в Разделе R403.1.7.4 и Рисунке R403.1.7.1, следующие критерии должны быть приняты во внимание для обеспечения этой защиты. Там где существующий склон круче, чем одна вертикальная единица к одной горизонтальной единице (уклон 100%), конец склона должен находиться на пересечении горизонтальной плоскости, проведенной от верха фундамента и плоскости, проведенной по касательной к склону под углом 45º (0,79 рад) к горизонту. Там, где строится подпорная стена у основания склона, высота склона должна измеряться от верха стены до верха склона.

R403.1.7.2 Расстояние подошвы от поверхности спускающегося склона.


Подошва на или рядом со склоном должна быть сделана из материала, который можно замоноличивать и отстоять от поверхности склона на достаточном расстоянии, чтобы обеспечить вертикальную и боковую поддержку подошве для предотвращения ее сдвига. За исключением случаев указанных в РазделеR403.1.7.4 и Рисунке R403.1.7.1, следующее расстояние кажется адекватным для соответствия этим критериям. Там, где склон круче одной вертикальной единицы к одной горизонтальной единице (уклон 100%), необходимое расстояние должны быть измерено от воображаемой линии под углом 45º (0,79 рад) к горизонтали, спроецированной вверх от основания склона.


R403.1.7.3 Расположение фундамента по высоте


На ступенчатых участках, верх любой наружной части фундамента должен быть выше места спуска сточных вод в уличную ливневую канализацию или входа в другое одобренное дренажное устройство на минимум 300 мм плюс 2%. Альтернативный подъем разрешается делать с одобрения официальных строительных организаций, с учетом того, что может быть продемонстрирован необходимый дренаж в место спуска сточных вод и от строения во всех местах участка.


R403.1.7.4 Альтернативный отступ и высота.


Альтернативные отступы и высоты разрешены, с одобрения официальных строительных организаций. Официальные строительные организации имеют право потребовать исследований и рекомендаций от квалифицированного инженера для демонстрации того, что выполняются требования данного раздела. Такие исследования должны включать подбор материала, высоту склона, угол уклона, величину нагрузки и характеристики эрозии грунтов склона.


R403.1.8 Фундаменты на пучинистых грунтах.


Фундамент и пол по грунту для зданий строящихся на пучинистых грунтах должны быть спроектированы в соответствие с Разделом 1808.6 Международного Строительного Кода (общего).

Исключения: Фундамент с полом по грунту и другие системы фундаментов, адекватно построенные на грунтах с похожими условиями на условия участка строительства могут быть построены с одобрения местных официальных строительных организаций.


R403.1.8.1 Характеристики пучинистых грунтов.


Грунты, имеющие все четыре следующих качества должны считаться пучинистыми, за исключением того, что тесты показывают согласование с пунктами 1, 2 и 3, не требуется, если предписанные тесты в пункте 4 выполняются:
1. Индекс пластичности (PI) of 15 или больше, определено в соответствие с ASTM D 4318.
2. Более 10% частиц грунта прошли отсев 75 мм, определено в соответствие с ASTM D 422.
3. Более 10% частиц грунта меньше 5 мкм, определено в соответствие с ASTM D 422.
4. Индекс Расширения больше 20, определено в соответствие с ASTM D 4829.
