Строительство каркаса современного дома

Готовая фундаментная плита

Чтобы плитный фундамент не растрескался, по всей площади плиты делают расшивку.
Чтобы плитный фундамент не растрескался, по всей площади плиты делают расшивку.

Теперь, когда у нас готова фундаментная плита, можно начинать строить каркас дома. Как видно на фото, в плиту были вмурованы анкерные болты по периметру дома и под несущими стенами. Анкерные болты обычно устанавливаются на расстоянии 120 см, но Сан-Франциско находится в сейсмическом районе, поэтому здесь анкерные болты по периметру здания установлены с шагом 60 см.

Наружные каркасные стены установлены

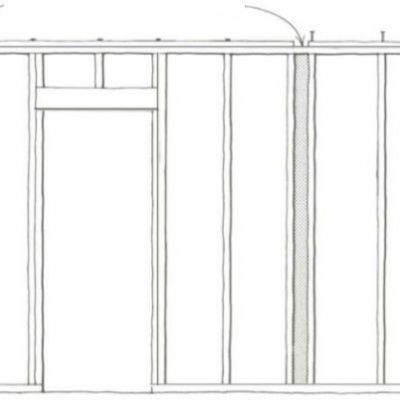

К краю плиты прибиты обрезки досок, чтобы при подъеме стены она не упала. Длинные стены собирают отдельными секциями, а затем скрепляют верхними обвязками.
К краю плиты прибиты обрезки досок, чтобы при подъеме стены она не упала. Длинные стены собирают отдельными секциями, а затем скрепляют верхними обвязками.

После подъема стен их временно закрепляют подкосами, прибитыми к стойками и к земле. Как видно на фото, дом строился из досок 50х100 мм. Согласно строительными правилам шаг стоек в одноэтажном доме должен не превышать 40 см, если сечение стойки 50х100 мм. Реальное сечение этих досок 38х145 мм, так как это строганные доски. Обратите внимание, что в проеме двери виден анкерный болт. Его там не должно быть. Впоследствии его спилят, но если хотите сэкономить, то при закладке болтов не устанавливайте их в местах проемов дверей.

Перемычка дверного проема

В каркасной стене над дверными проемами устанавливают перемычки из бруса.
В каркасной стене над дверными проемами устанавливают перемычки из бруса.

Здесь перемычка опирается на две короткие стойки, прибитые к основным стойкам, обрамляющим дверной или оконный проем. Подробнее о перемычках читайте в книге Ларри Хона главу "Строительство проемов стен"

Временные укосины

После выравнивания стен и до обшивки остаются временные укосины, чтобы сопротивляться нагрузке от крыши.
После выравнивания стен и до обшивки остаются временные укосины, чтобы сопротивляться нагрузке от крыши.

Гидроизоляция и ветрозащита стен

После окончательной сборки каркаса дома начинаем обертывать стены мембраной Tyvek
После окончательной сборки каркаса дома начинаем обертывать стены мембраной Tyvek

Установили стропила крыши веранды. Стропила веранды крепятся к фермам с одной стороны, а с другой стороны покоятся на брусе — ригеле, который поддерживается деревянными колоннами. Крайние стропила дома делаются из досок стойких к загниванию или обработанных антисептиком.

Крепление столбов под крышей

Деревянные столбы, на которые опирается крыша террасы закреплены на металлической опоре, вмурованной в ленту фундамента террасы.
Деревянные столбы, на которые опирается крыша террасы закреплены на металлической опоре, вмурованной в ленту фундамента террасы.

Как видите на фото сверху, вдоль края террасы была залита лента фундамента, в которую вмуровали металлические штыри. На эти штыри надеты колонны из бруса. Штырь входит в колонну приблизительно на 60 см и закрепляется парой винтов снизу и сверху. Таким образом колонны будут надежно закреплены и древесина не будет соприкасаться с землей.

Thermo-ply гидроизоляция и утеплитель - два в одном

На полу уложен новый строительный материал: Thermo-ply, изготовленный из вторично переработанной фибры, он гидроизолирует и утепляет пол. Не содержит формальдегида.
На полу уложен новый строительный материал: Thermo-ply, изготовленный из вторично переработанной фибры, он гидроизолирует и утепляет пол. Не содержит формальдегида.

Анкерные болты

Анкерные болты располагаются между стойками каркаса, за исключением дверных проемов. Они прочно сцепляют каркас дома с фундаментом.
Анкерные болты располагаются между стойками каркаса, за исключением дверных проемов. Они прочно сцепляют каркас дома с фундаментом.

Короткая доска, прибитая к боковой поверхности плиты служит для удержания стены при подъеме, так как стены собираются на полу. После подъема стен они нанизываются на анкерный болт через предварительно просверленное отверстие. Чтобы правильно разметить местоположение отверстия в нижней обвязке применяют простой инструмент, изготавливаемый прямо на стройплощадке — болт-маркер. Другой способ описан в главе: «Расположение опорных досок на стене фундамента».

Собранный каркас наружных стен.

Установленные каркасные стены удерживаются временными подпорками, прибитыми к стойкам и к полу или доске на земле.
Установленные каркасные стены удерживаются временными подпорками, прибитыми к стойкам и к полу или доске на земле.

Теперь, когда наружные каркасные стены установлены дом принял свои очертания. Теперь можно почувствовать его размеры. Там где видны красные столбики будут установлены деревянные колонны из бруса, которые будут поддерживать крышу. А пока они служат опорой для диагональных подпорок стен. Стены уже должны быть выровнены. Как выравнивать стены по горизонтали и вертикали читайте в главах книги Ларри Хона: «Связывание и выравнивание стен». Дождь в Сан-Франциско — нередкое явление, а пока перерыв. Ждем стропильные фермы.

Внутренняя каркасная стена

Установленная внутренняя каркасная стена временно связана с наружной стеной.
Установленная внутренняя каркасная стена временно связана с наружной стеной.

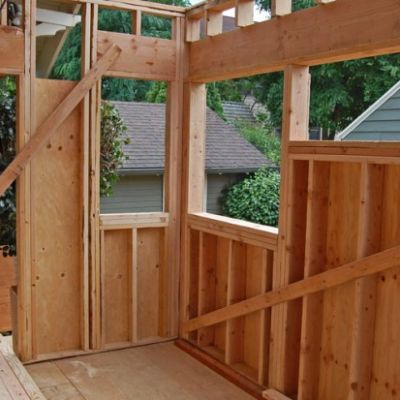

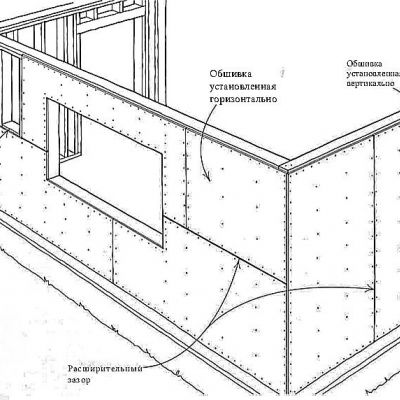

Установлены внутренние стены и обшиты с одной стороны OSB. Для удержания внутренней стены на месте, её связывают временно прибитой доской.

Стропильные фермы устанавливаются быстро. Особенно, если крыша такая простая, как в этом доме. Сразу после установки, прибивают OSB, которая служит сплошной обрешёткой. Эти стропильные фермы сделаны по типу «ножницы», для образования наклонного потолка, чтобы увеличить высоту потолка, да и просто для красоты. Внутри стропильных ферм будут проходить вентиляция и электропроводка. Когда всё будет готово, всё пространство будет утеплено. Но сейчас вы видите, что в месте соединения стропильных ферм со стенами, образуется очень мало места для утеплителя. Здесь будут потери тепла. Сейчас стропильные фермы выпускают с «каблуком» — небольшим возвышением над стеной, чтобы можно было уложить больше утеплителя.

Читайте продолжение фотоотчета о строительстве простого дома в скандинавском стиле: строительство террасы >>
