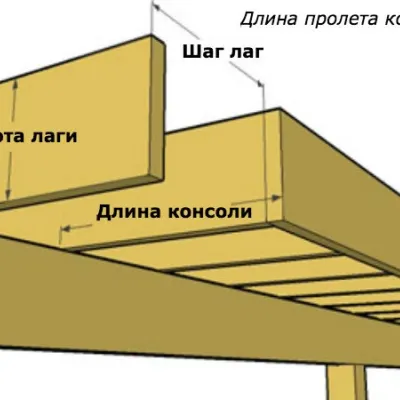

Таблица R503.2.1.1(1) сечений лаг, настила пола и крыши
Таблица R503.2.1.1(1). Разрешенный пролет и нагрузка для деревянных структурных панелей для покрытия крыши и чернового пола и комбинация подстилающего слоя чернового пола.a,b,c
Макс. шаг между стропи | Допусти | Макси | Нагрузка (кПа на макс.шаг) | Макс.шаг (см) | ||||
---|---|---|---|---|---|---|---|---|
Шаг@40 см | Шаг@60 см | С поддер | Без под | Общая нагрузка | Перемен | |||
Покрытие | Крышаf | Черновой полj | ||||||
40/0 | 9 | 1,44 | - | 40 | 40 | 1,9 | 1,4 | 0 |
50/0 | 9 | 2,40 | - | 50 | 50 | 1,9 | 1,4 | 0 |
60/0 | 9 | 4,80 | 1,4 | 60 | 50g | 1,92 | 1,44 | 0 |
60/40 | 11 | 4,80 | 1,9 | 60 | 60 | 2,40 | 1,9 | 40 |
80/40 | 12 | 8,60 | 3,4 | 80 | 70 | 1,9 | 1,4 | 40h |
100/50 | 15-16 | 14,64 | 6,2 | 100 | 80 | 1,92 | 1,44 | 50h,i |
120/60 | 18-19 | - | 8,4 | 120 | 90 | 2,2 | 1,7 | 60 |
150/80 | 22 | - | 14,6 | 150 | 120 | 2,2 | 1,7 | 80 |
Подложка под черновой пол, пазо-греб. плиты для наруж. приме | Крышаf | Комби | ||||||
40 м.о. | 15-16 | 4,8 | 1,9 | 60 | 60 | 2,4 | 1,9 | 40i |
50 м.о. | 15-16 | 7,2 | 2,9 | 80 | 80 | 1,9 | 1,4 | 50i,j |
60 м.о. | 18-19 | 11,5 | 4,8 | 120 | 80 | 1,7 | 1,2 | 60 |
80 м.о. | 22 | - | 8,9 | 120 | 100 | 2,4 | 1,9 | 80 |
120 м.о. | 28-29 | - | 13,9 | 150 | 120 | 2,4 | 1,9 | 120 |
- a. Допустимая общая нагрузка дана на основе постоянной нагрузки 0,48 кПа. Если постоянная нагрузка превышает 0,48 кПа, то временная нагрузка должна быть соответственно уменьшена.
- b. Панели устанавливаются длинной стороной перпендикулярно лагам и должны перекрывать 2 и более лаги. Дистанция должна быть не более указанной, ввиду возможной воздействия концентрированной нагрузки
- c. Относится к панелям шириной 60 см и более.
- d. Блоки из доски, клипсы для соединения краев панелей( одна на каждый промежуток, две на равном расстоянии, когда дистанция больше или равна 120 см), шпунтованный край или другой одобренный метод для поддержки краев.
- e. Включая структурную панель 1 для этого вида.
- f. Единое ограничение по прогибу от нагрузки: 1/180 пролета для постоянной плюс переменной нагрузки, 1/240 пролета для только переменной нагрузки.
- g. Максимальный шаг 60 см для плит толщиной 12 и 13 мм.
- h. Максимальный шаг 60 см при установке чистового пола толщиной 19 мм перпендикулярно лагам.
- i.Максимальный шаг 60 см где уложена стяжка толщиной 38 мм из легкого бетона или пенобетона.
- j. Края плит между лагами должны иметь пазо-гребневое соединение или покоиться на деревянных блоках между лагами, за исключением использования двух слоев, с толщиной нижнего слоя не менее 6 мм и верхнего слоя со смещенной кромкой относительно нижнего не менее 5 см, или со стяжкой из легкого бетона или пенобетона толщиной не менее 38 мм, или половой доски, уложенной перпендикулярно лагам, толщиной не менее 19 мм. Допустимая общая переменная нагрузка при максимальной дистанции между лагами/балками основанная на 1/360 от длины пролета, составляет 4,8 кПа.
- Края плит между лагами должны иметь пазо-гребневое соединение или покоиться на деревянных блоках между лагами, за исключением использования двух слоев, с толщиной нижнего слоя не менее 6 мм и верхнего слоя со смещенной кромкой относительно нижнего не менее 5 см, или со стяжкой из легкого бетона или пенобетона толщиной не менее 38 мм, или половой доски, уложенной перпендикулярно лагам, толщиной не менее 19 мм. Допустимая общая переменная нагрузка при максимальном шаге лаг/балок основанная на 1/360 от длины пролета, составляет 4,8 кПа. Кроме панелей для шага лаг 120 см, у которых нагрузка ограничена 6,5 кПа.
- Допустимая переменная нагрузка для шага лаг 40 и 60 см, взята из руководства по стандартам АРА Е30, для дистанций, не указанных в таблице, обращайтесь к данному стандарту
